2.ヒゲじいの微細な気遣い



青木 僕たちは「ヒゲじいランプ」と愛称で呼んでるこのハンドランプ。僕が物心つく頃には家に置いてあって。昔から家で使っていたものなんですけど、あまりにも身近なものだから、家族の間でもとくに話題にしてなかった。


ヒゲじい そうかもしれないなあ。

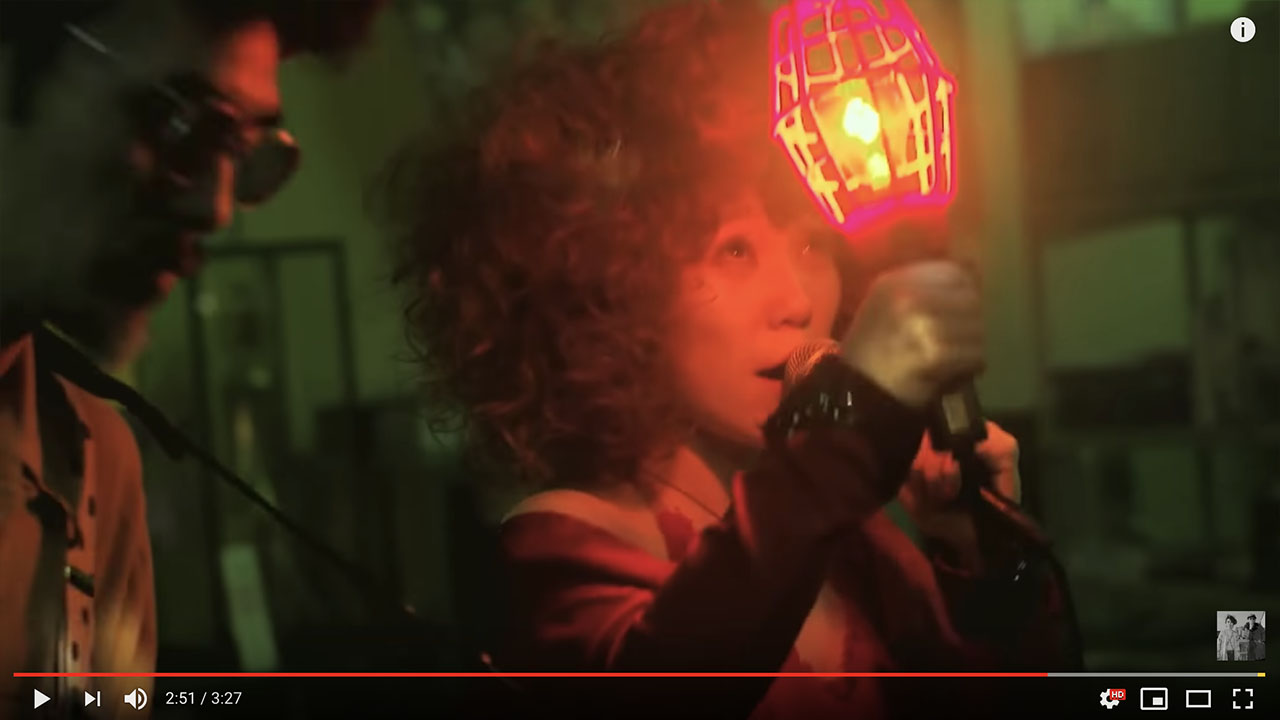

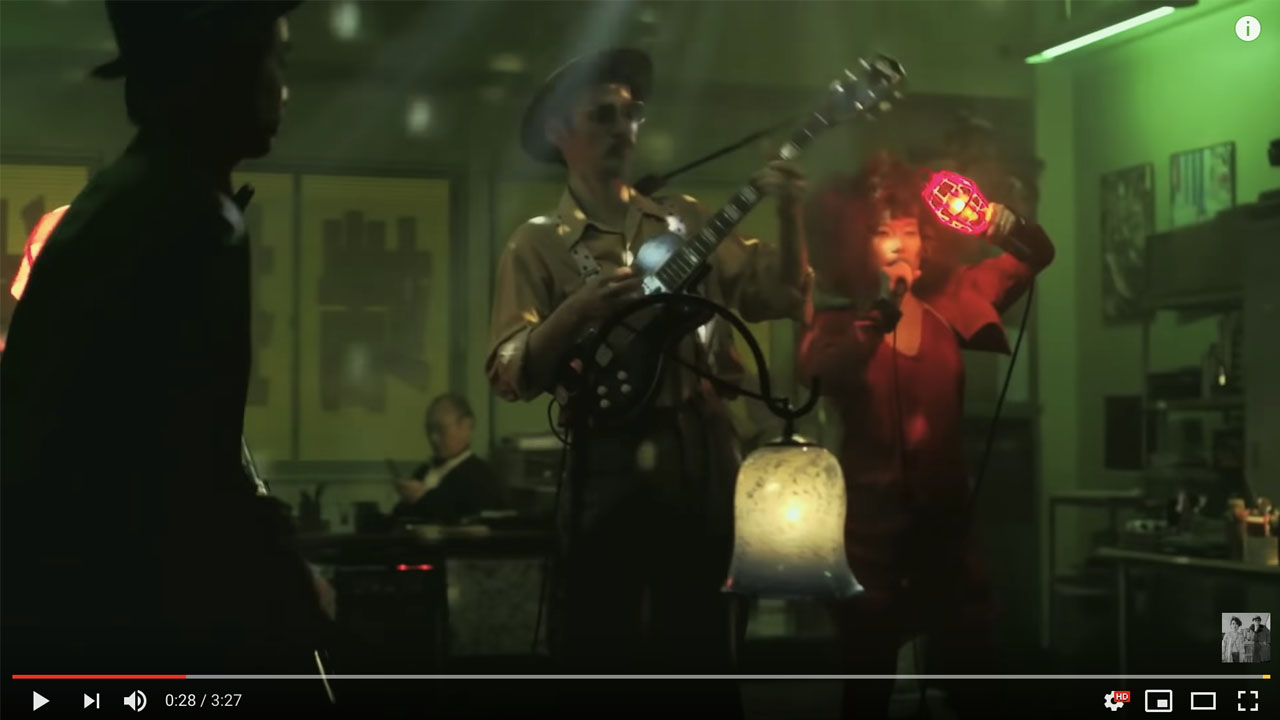

青木 でも、特にここ数年で、エゴラッピンさんが使っていたり、ヒノノニトンのCMで見かけたり、あるいは福岡のおしゃれなセレクトショップさんでも扱われていたりという形で、様々な場所で見かけるようになってきてて。




ヒゲじい ワシもテレビで何度か見かけて嬉しくなってます。


higelamp61higelamp62



青木 30年以上前に発売された製品なのにすごいね!という話なんですけど、やっぱり世間的には「詠み人知らず」な状態で。

せっかく身近なところにその作り手がいるので、元気なうちに聞いておきたいと思ったのが、このインタビューのきっかけです。



ヒゲじい 了解。詠み人知らず、大いに結構!とは思うけどな。デザインしたものが一人歩きするのは、それが想定外でも嬉しいよ。

で、何から話せばいいんだ?


青木 まずは、この製品が開発された時代背景だとか、そのときの既存製品の状況などを教えてください。



higelamp17



ヒゲじい 70年代後半くらいからかな。日本全国にホームセンターが出来てきて、DIYが盛んになってきた時代。

コードリールなんかがメインの、産業機器メーカーの社長さんから「一般家庭にも一般ユーザーにも使ってもらえる商品を作りたい」と言われたのが始まりだったんだ。


青木 え!?そうか。この製品は「工事用ハンドランプ」と言いつつも、一般向けに企画された製品だったんだね。


ヒゲじい そう。それで、「これを使ってくれ」と、パチンパチン動くスイッチの部品を渡されて。依頼としてはそれだけだった。


青木 おお、それは自由度が高いというか、なんというか。そこからどう進めたのかな。


ヒゲじい まずはその、受け取ったスイッチ部品を採寸して図面にして。それからさて、どういうものにしようかと考えていった。


higelamp58

(PC普及以前なので、製図台を使って図面を手描き)



青木 ふむふむ。そしてそれから?


ヒゲじい 当時のハンドランプっていうのは、板金と、針金みたいな金属のカゴで出来ていて。組み付けなんかも沢山のネジを使ってた。

板金は薄いし針金もけっこう細いものもあって、ネジも露出しているもんだから、一般家庭で使うと怪我をしてしまうような作りのものが多かったんだ。


青木 なるほどねえ。この「ヒゲじいランプ」みたいにプラスチックを使ったものっていうのは、当時はなかったの?


ヒゲじい なかった。いろいろ調査して、素材も含めて提案したよ。


higelamp31

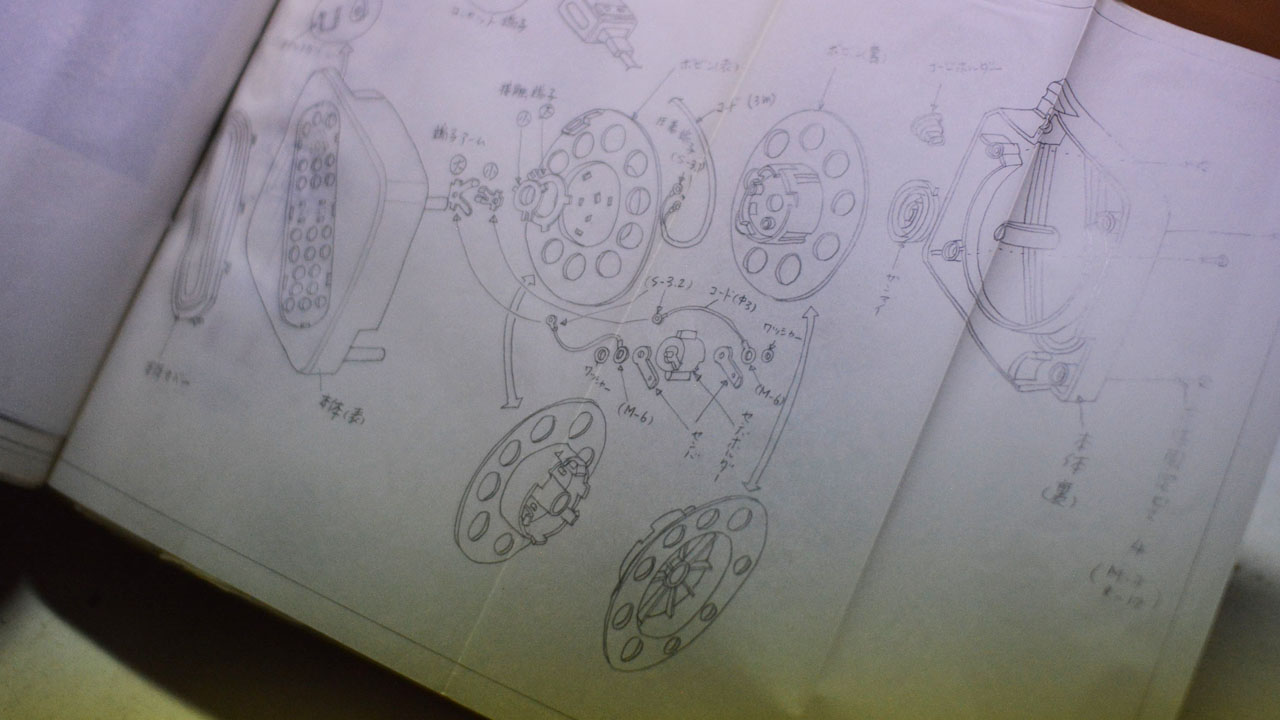

ヒゲじい これは別の案件のやつだけど、だいたいこんな感じで、構造も素材も、組み付け方法まで指示したもんだよ。


青木 うわあ

higelamp32


ヒゲじい ネジを一本も使わずに、はめ殺し(パチンとはめ込んではずれないようにする構造)で組み付けたくてな。そのために弾性のあるプラスチックを採用したんだ。 それに柔らかいから、落下して頭に当たったとしても怪我しない。

プラスチックと言っても、電球の近くは発熱に耐えなければいけないのでPPを使って、手元の部分は丈夫なABSを使うとか細かく考えたなあ。


青木 当時はインターネットもなかったし、素材について調べるのも書籍をあたるしかない時代だよね。それは大変そう。


higelamp33

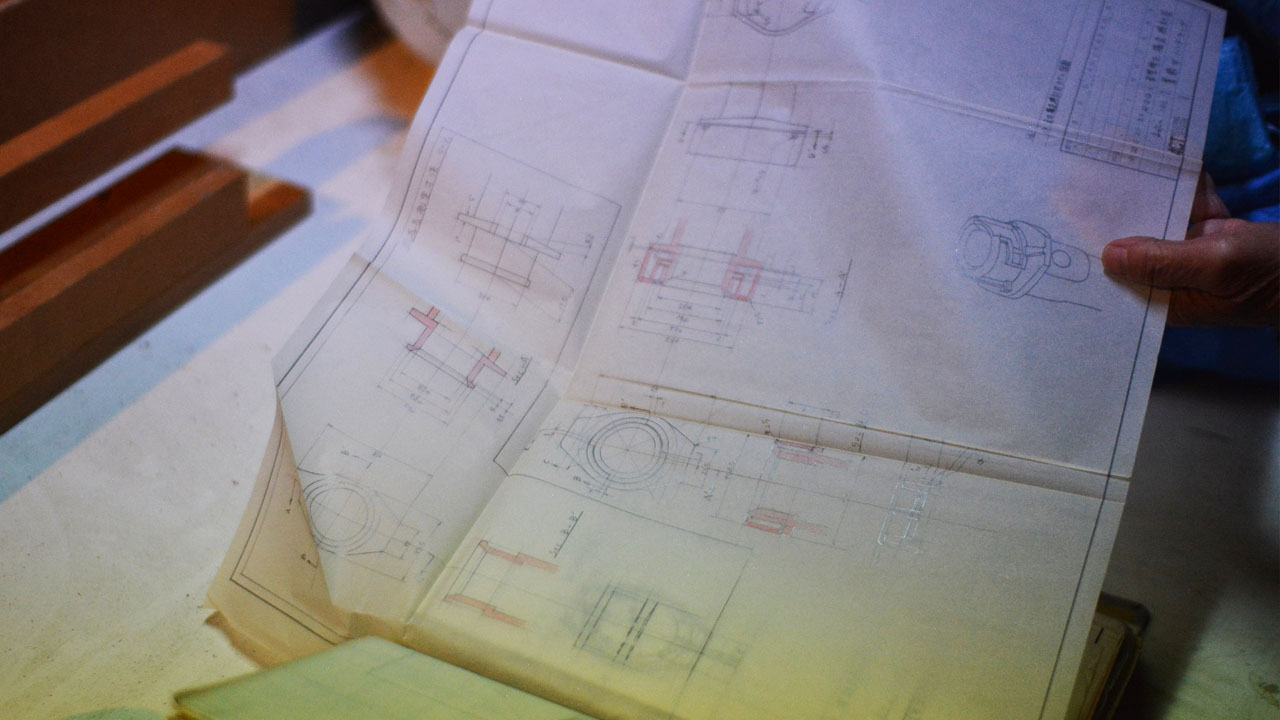

(図面は全て手描き)

higelamp34

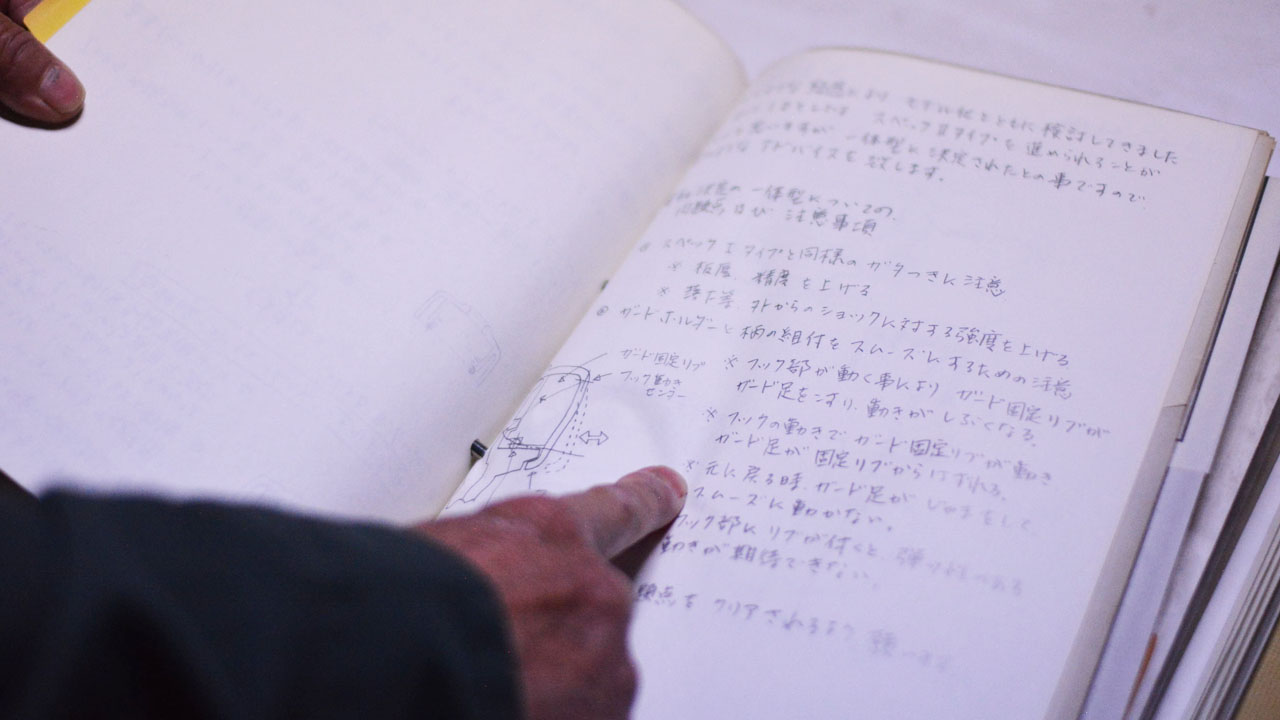

(メールもないので手書きをFAXしていた)



青木 じゃあ素材に続いて、形については?


ヒゲじい これ以前のハンドランプは、電球交換のときに、カゴの正面からパカっと開けるものが多かったんだ。

その方法だと電球をクルクル回しにくいし、外しにくい、それに、針金と板金でできてたから、はずすときに手を怪我してしまうこともあったんだわ。

higelamp35

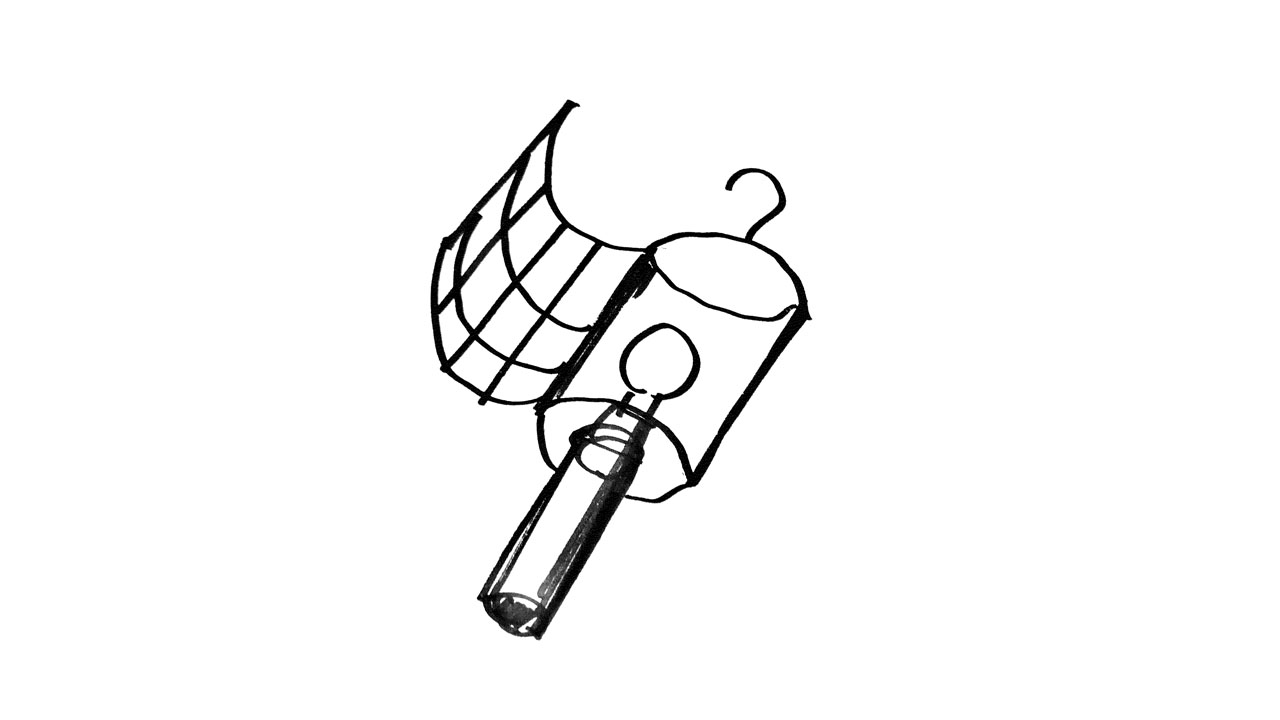

たぶんこんな感じ

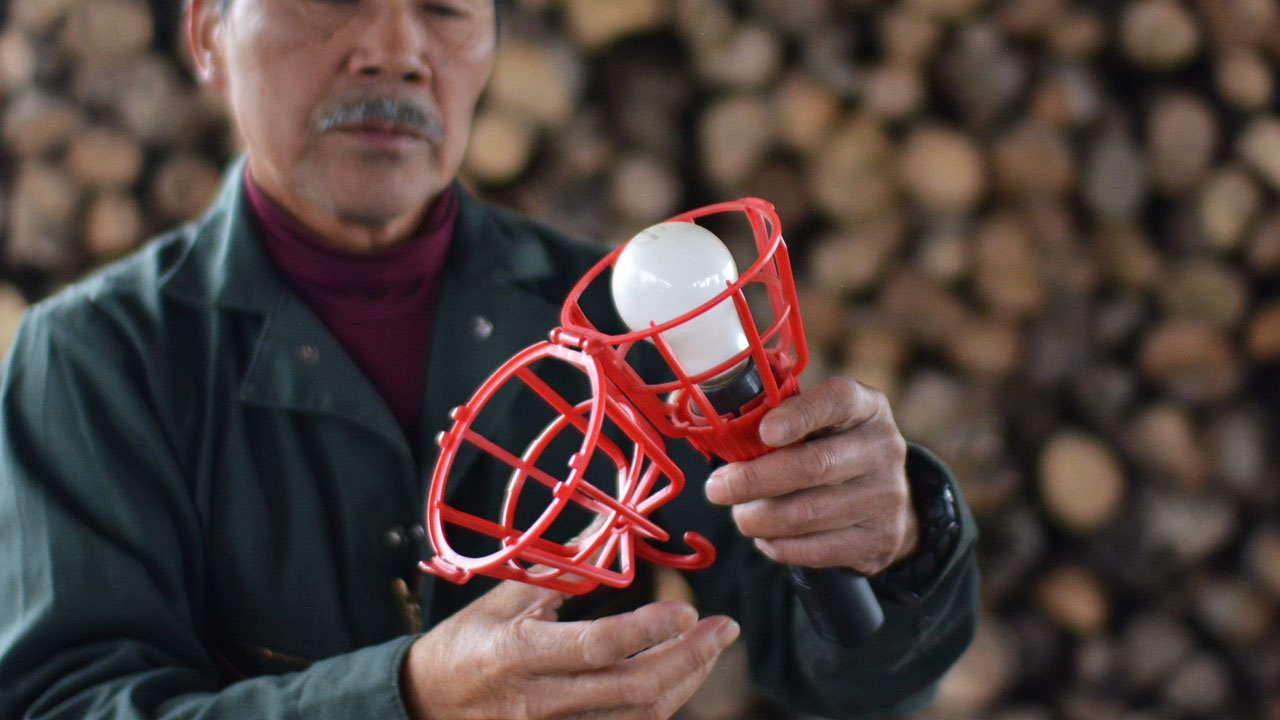

ヒゲじい だから、電球を楽に交換できることを目指して、ワニさんの口みたいにパカっと開くだとか3案くらい構造アイデアを出して、最終的に採用されたのが、上がパカっと開くこのタイプ。


higelamp36




青木 なるほど。ここの上カゴと下カゴとのロック方法が独特だよね。


ヒゲじい フックで吊り下げるから、かなりの強度でロックがかけてある。はずすときも、左右から潰しながら開くような独特の構造を新規で設計したよ。


higelamp69

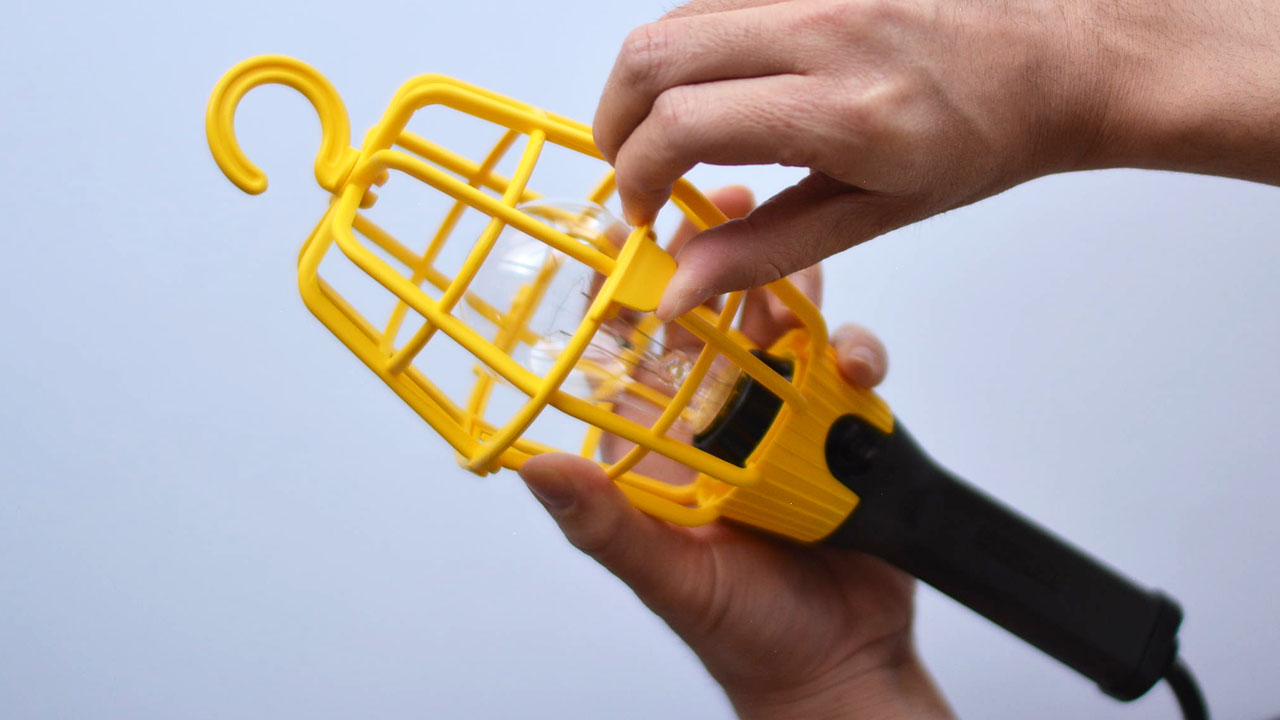

カゴを左右から押しつぶしながら
つまみを上に引き上げてオープンする




青木 僕も15年くらいプロダクトデザインやってきた今だからわかることだけど、このカゴの部品って、丈夫だけど無駄なコストがかからないように、細かいところまで配慮されてるね。


ヒゲじい おっ、分かるようになったか。それぞれ最もシンプルな上下割りの金型だけでできるようにしている。一般の人に気兼ねなく使ってもらうためには、価格も重要な要素だからな。


青木 ちょっと細かい話になるけど、この部分の凸凹の細い線は何のためについているのかな?

higelamp37

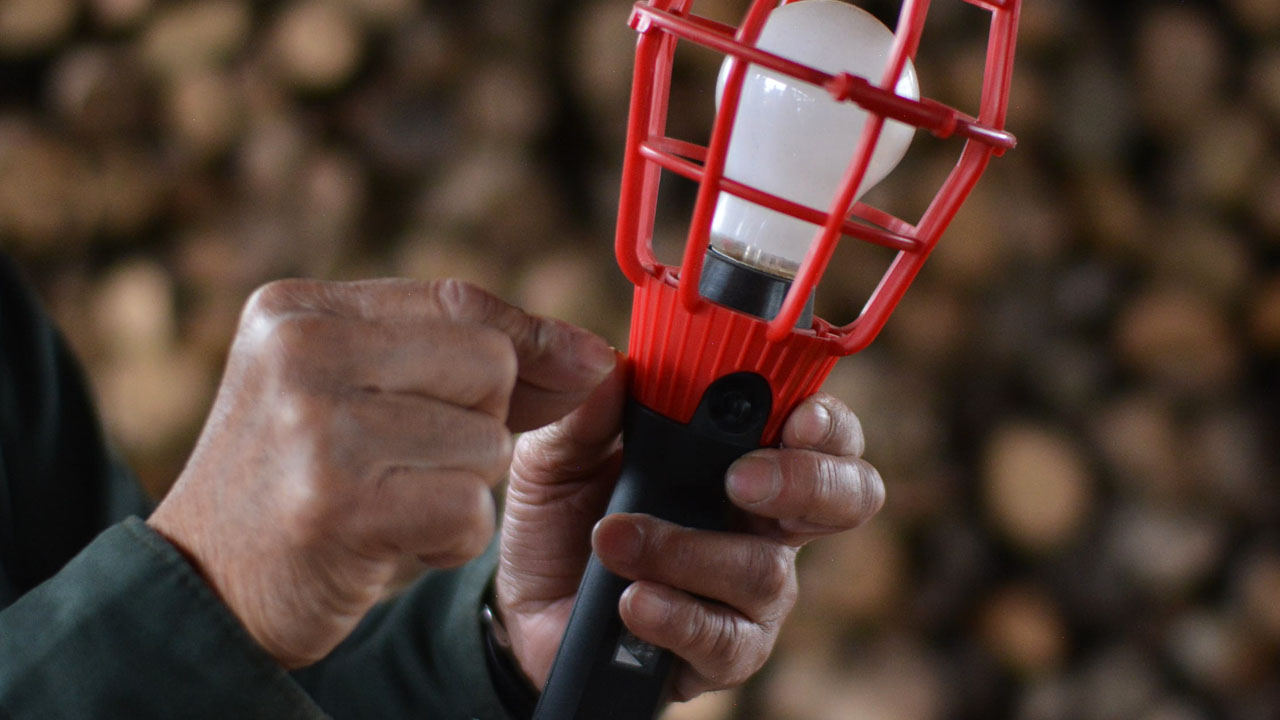

ヒゲじい この赤い部品はPP(ポリプロピレン)という素材なんだけど、この素材は成形加工するときに少し形が歪みやすい素材なんだ。


青木 “ヒケ"と呼ばれるやつだね。

"ヒケ(ひけ、Sink Marks)とは、工業製品において材料が起こす成形収縮によって生じるへこみ、窪みである。 射出成形(インジェクション)などの金型を用いて作られた合成樹脂製品に顕著に見られる現象である。"


ヒゲじい そう。表面に凸凹をつけることで、その”ヒケ"が発生しないようにしている。さらに、それが見た目にも良い印象を与えるように配慮してます。

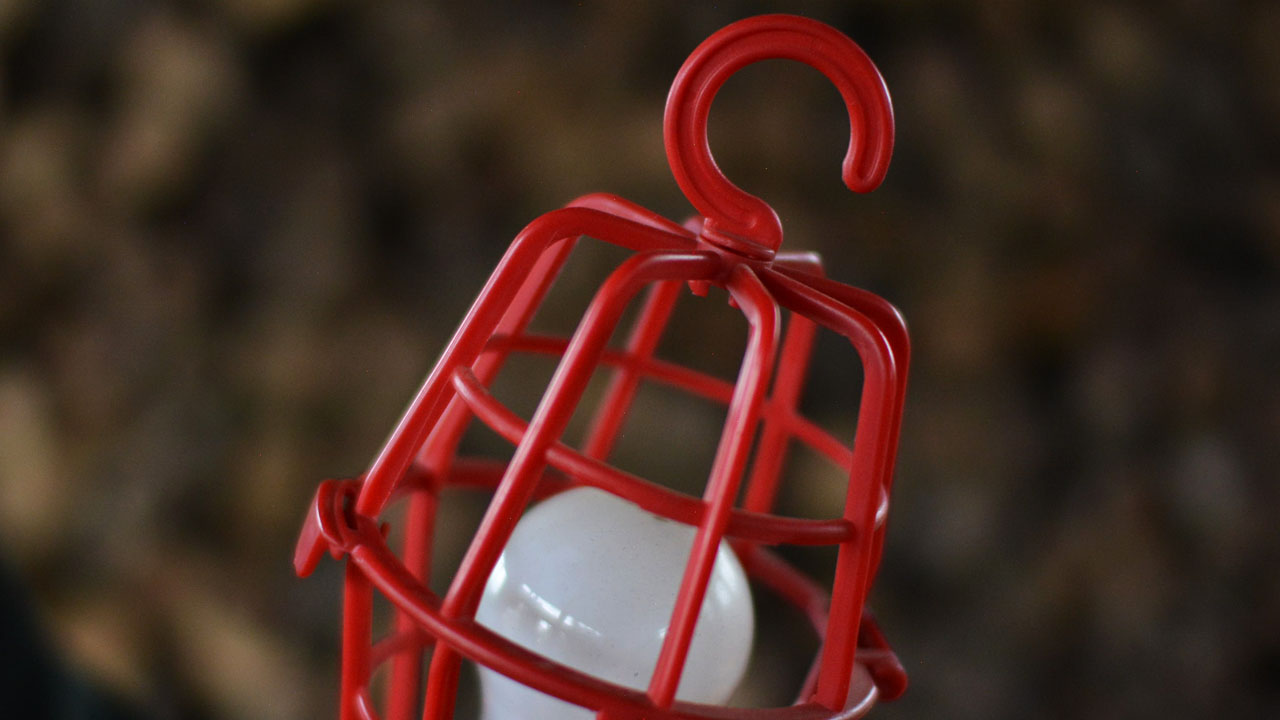

青木 なるほど。では、このカゴの部分の横方向のリングが、一段内側にあるのは?


higelamp38


ヒゲじい

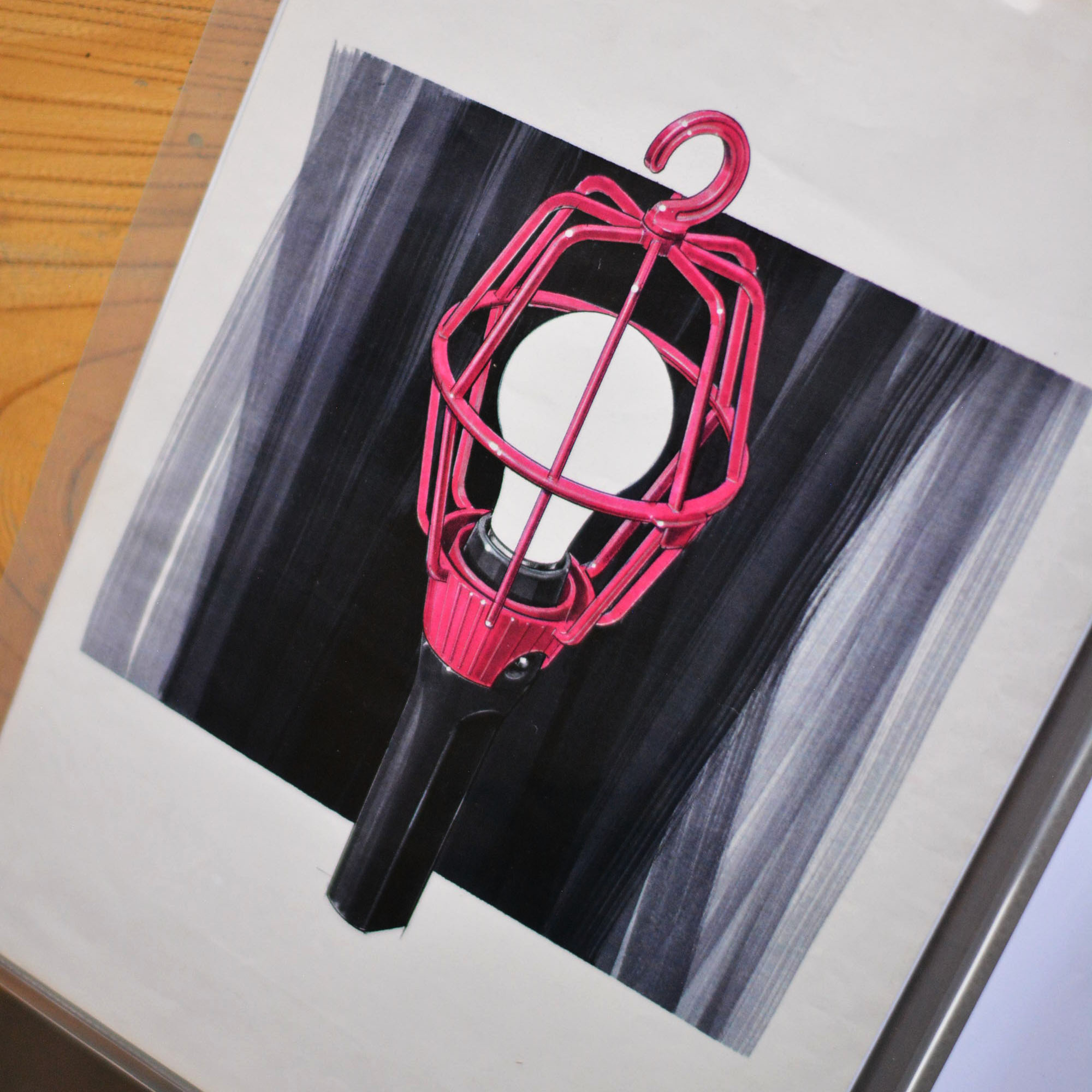

 ここか。最初のスケッチでは存在しない要素だったんだ。これが最初のスケッチ。


higelamp39


青木
 あ、本当だ!このスケッチでは、横方向のリングが少ない。


ヒゲじい 電気が来て電球が光るまでの流れを無理なくそのまま形にしたかった。そうすると、横方向の要素は少なくしたかったから、さっきの凸凹の細い線もそうなんだけど、全体の印象として「タテの流れ」を意識してるんだ。


青木 なるほど、だから強度上の必要性から横のリングが追加されたときに、一段奥にすることで、その印象をキープするようにしたと。


ヒゲじい そうだそうだ。おっ、なかなか分かってきたな。


higelamp40


青木
 ところで、さっきのスケッチは手描きだよね。あたりまえだけど、この当時は3Dソフトどころかパソコンもなかったから、こういう立体的で正確な絵を描くのも職人技ですよね。


ヒゲじい おう、これはまた別の案の下描きではあるんだけど、こうやって

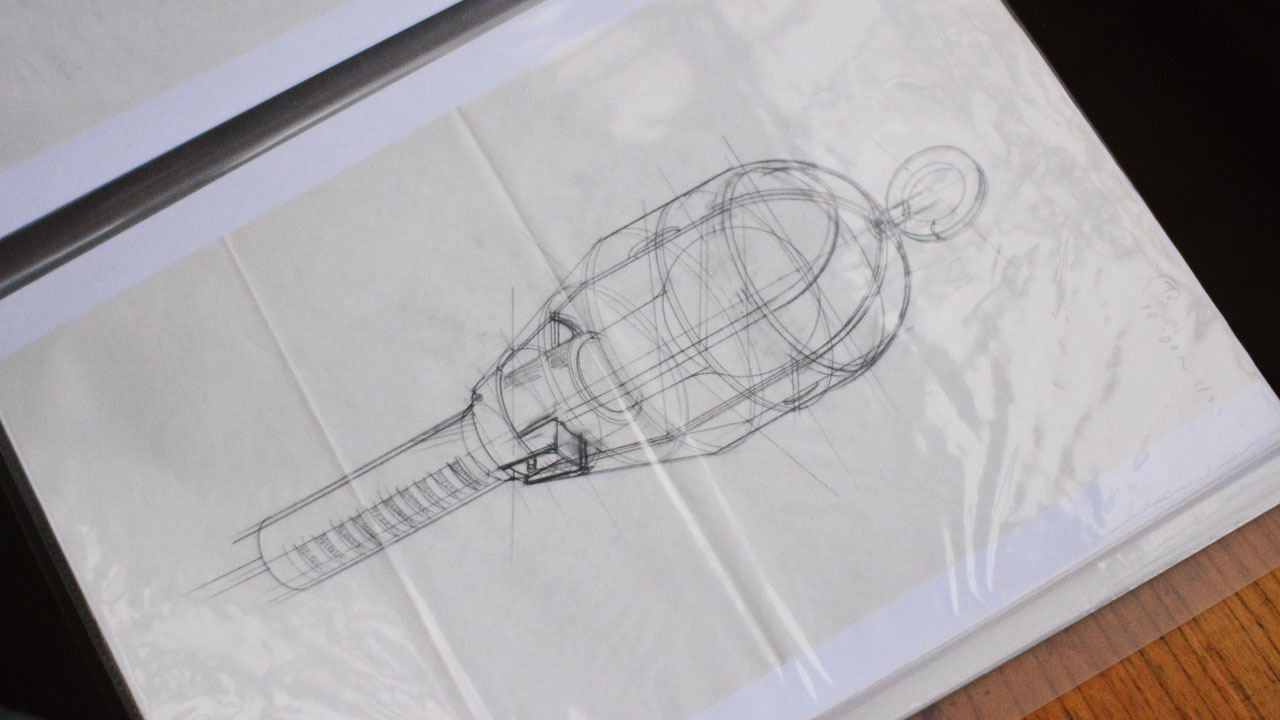

パースを正確にとって、楕円定規なんかを駆使して、ペン入れしたり、マーカーで着色したり、ホワイトを入れたりしてたぞ。

higelamp41


青木
 なるほどなあ。当時はみんなそうやって描いていたのかな。


ヒゲじい みんな何かしら手描きしていたとは思う。だけどワシは実は、フリーになって間も無い頃に「テクニカルイラスト」って言って、製品を分解した詳細図なんかを描くイラストレーターとしても仕事を沢山してたんだ。

そこでネジ一本まで細かく描いた経験があるから、デザインスケッチというよりは、構造まで理解した絵を描くのが得意だった気はする。

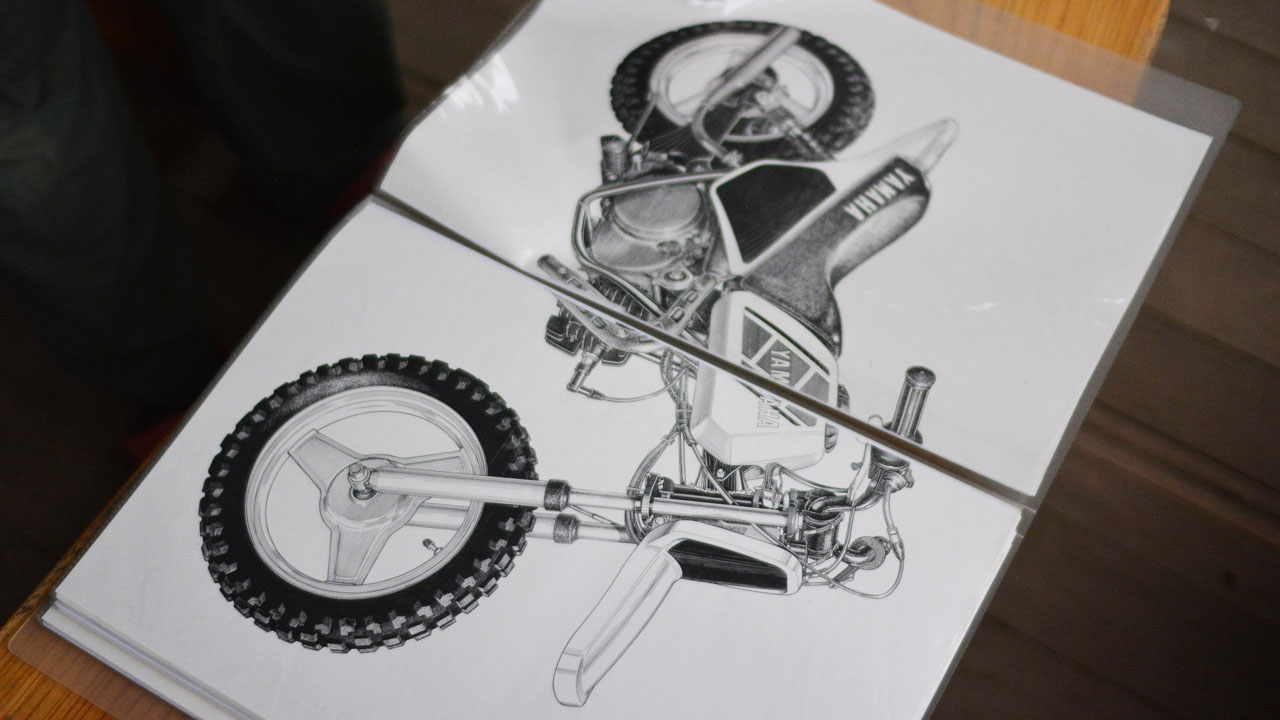

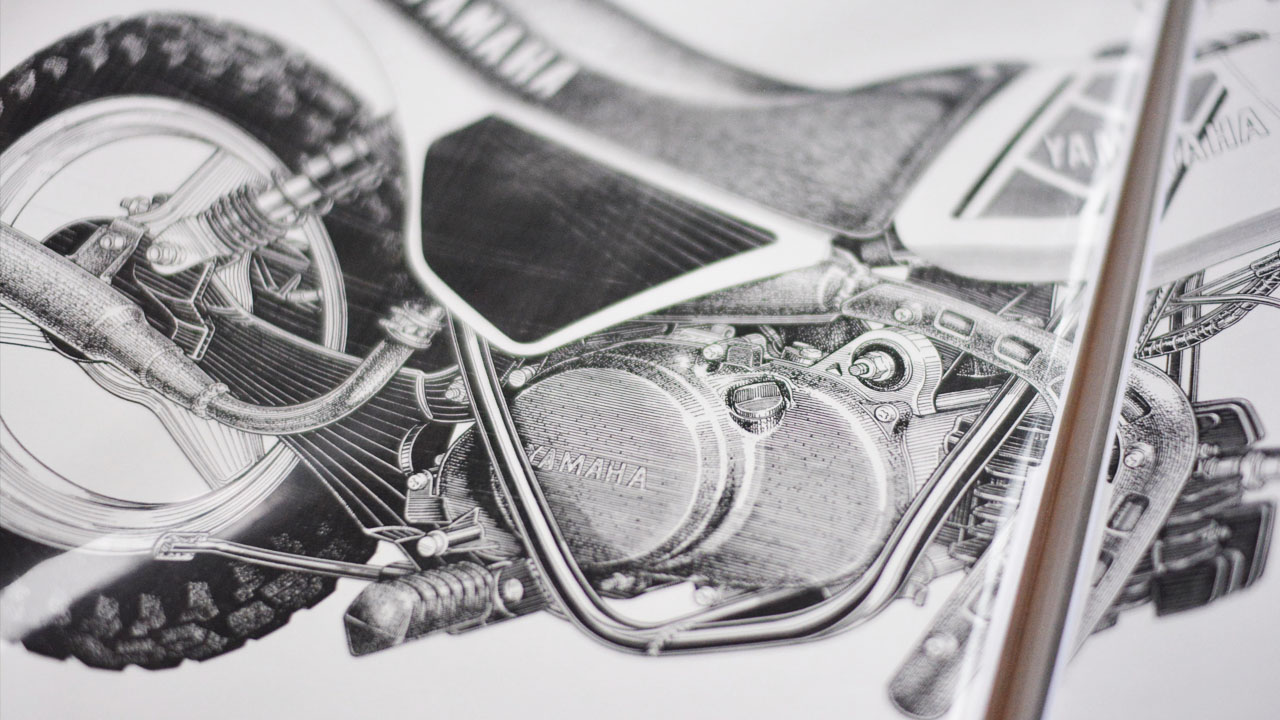

ちなみに、この絵はテクニカルイラストの仕事で描いたものだわ。

higelamp42


青木
 うわー!細かっ!!


higelamp43


ヒゲじい
 一度ここまで細かく描いていると、自分が製品デザインするときも
ネジ一本や組み付け方法まで気になり始めるんだ。


青木 はああ… なるほど。
プロダクトデザイナーって言うと「外観のカタチを考える人」だと思われがちだと思うけど、そういう経緯があったから、このハンドランプでは構造や設計まで踏み込んでたんだね。


ヒゲじい とくにハンドランプのときは設計をやる人間が他にいなかったから。僕が全部やることになったんだわ。


青木 僕もフライパンジュウでは、同じように設計者がいない状態で構造の詳細まで関わったから、今なら少し、その辛さと楽しさがわかる気がする。

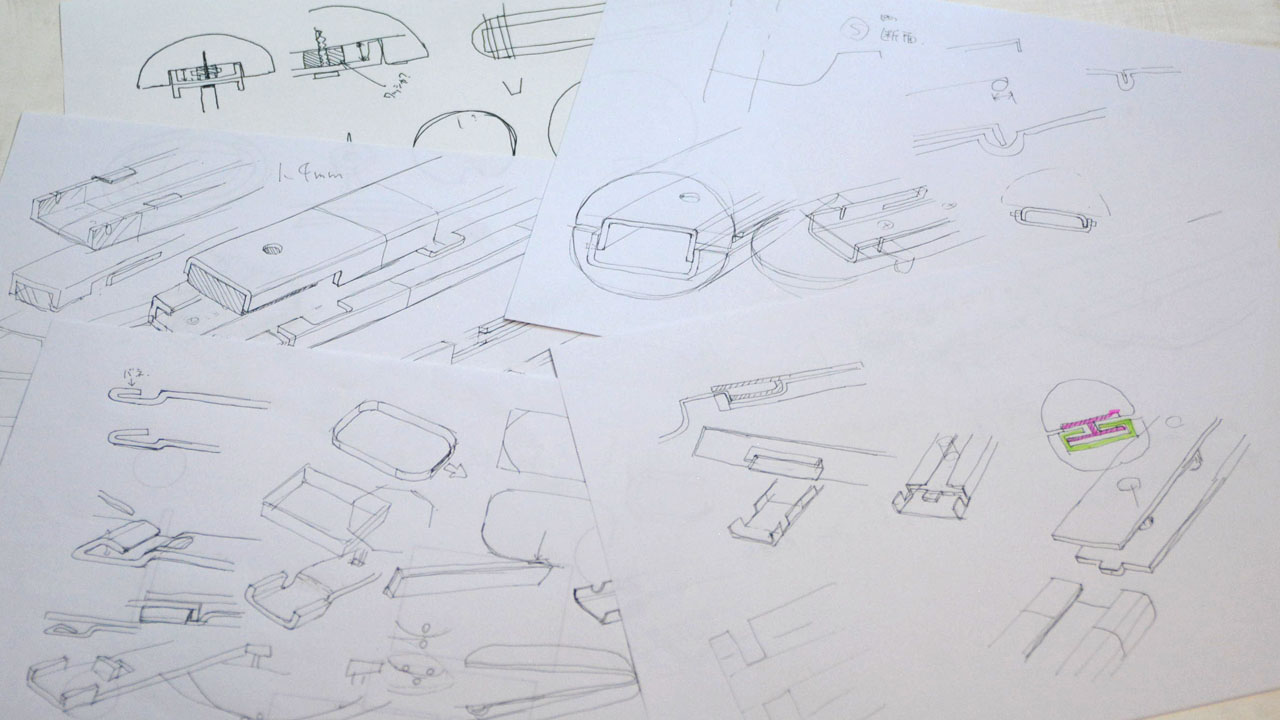

jiu04higelamp65

(ヒゲじいの苦労には遠く及びませんが…)



青木 いろいろ時代の違いもあって圧倒されっぱなしだけど、話を戻して。他に構造とかこだわったポイントはありますか?

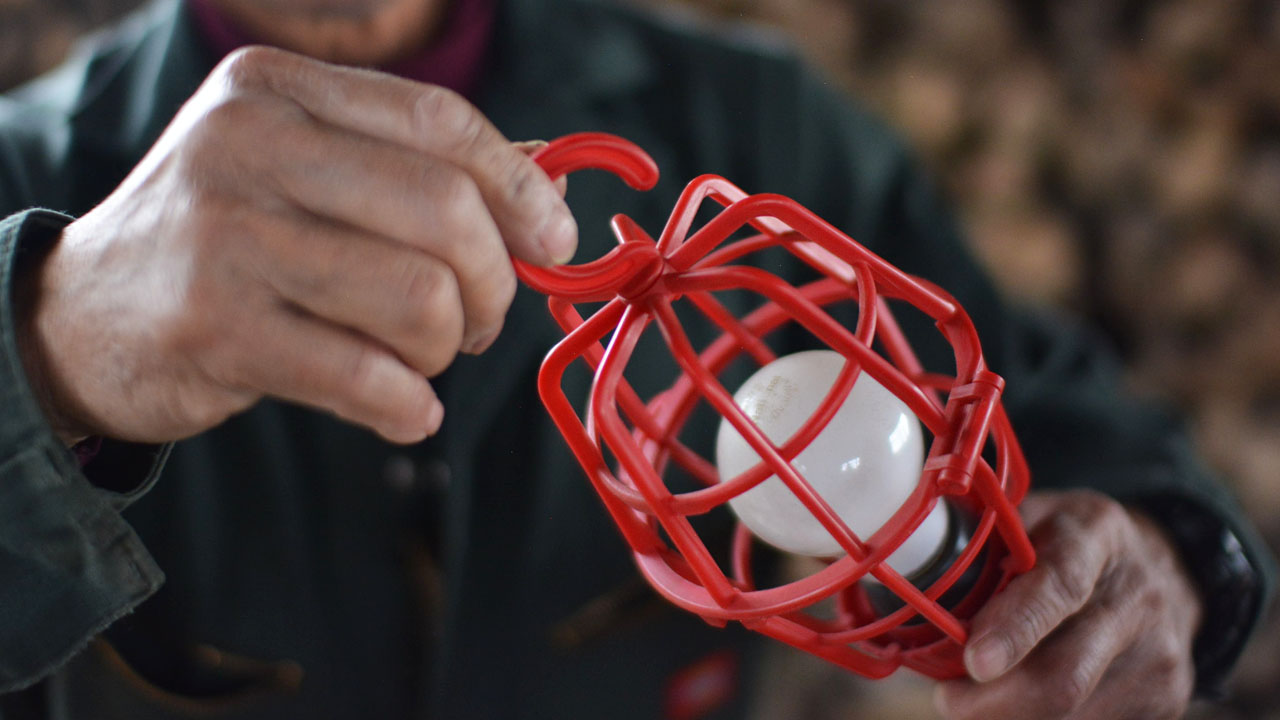

ヒゲじい  まずはこのフックだな。プラスチックの はめ殺し(パチっとはめ込む構造)を採用することで、360度回転させることが可能になった。


higelamp45


青木 なるほど、今では普通のことなのかもしれないけど、こういうのも時代ごとの工夫の積み重ねなんだねえ。

ちなみに、これまで赤い部分の話ばかりだったけど、この黒い握る部分の形については?

higelamp46

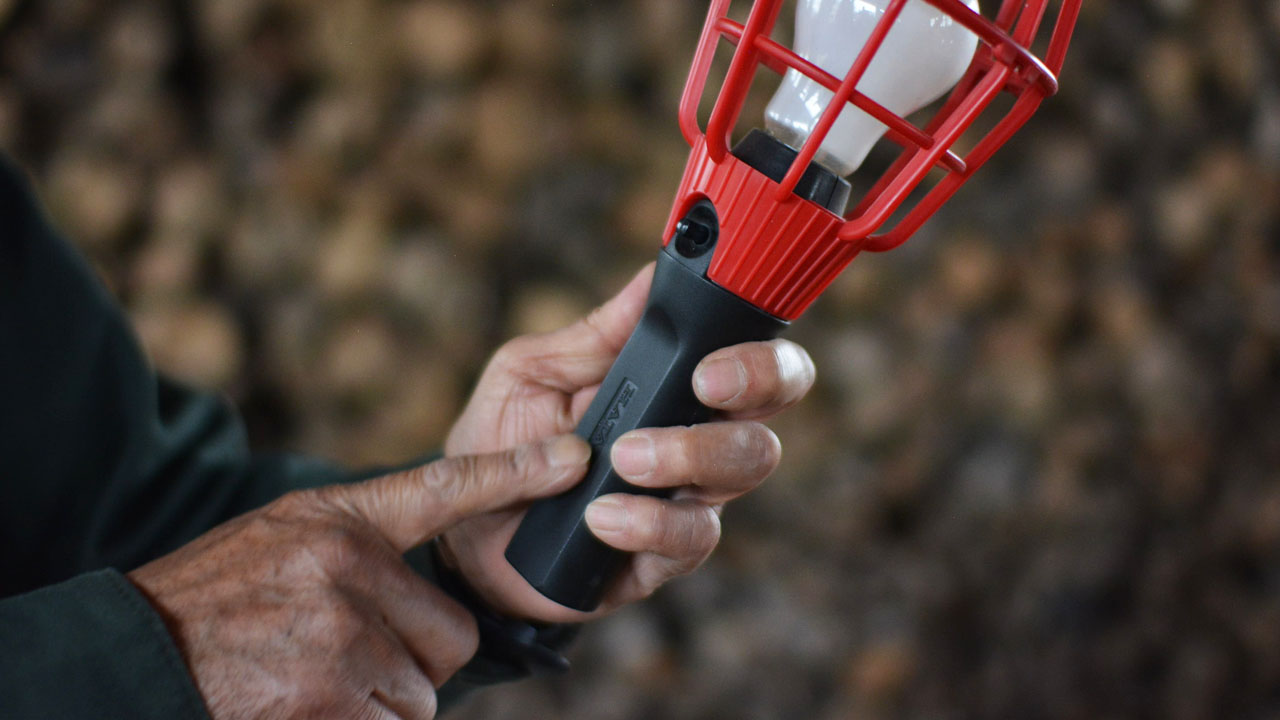

ヒゲじい ここはカタマリを削いだような形になってるんだけど、握ったときに方向性がわかるようになってる。太さや位置なんかも工夫して、握りながらスイッチが操作しやすくしてるんだ。

あとは、電球の受けの部分の黒いところの突出量のバランスを随分悩んだし、そうそう、赤い部品と黒い部分の組み付け構造もかなり悩んだな。


higelamp47

ヒゲじい それまでのハンドランプは、持ち手とガードをネジとナットで結合してたんだ。それを、このハンドランプではパチっと一発ではまるようにした。

なおかつ使用時には絶対にはずれないような強度を持たせる構造を考えた。ここは本当に大変だったぞ。


青木 それってやっぱり試作を沢山作って検討していったのかな?


ヒゲじい いや。今はそりゃあ3Dプリンターとかでささっと試作して構造検討できるんだろうけど、当時は構造試作が簡単に作れる時代ではなかったから。

図面を描きながら想像して。職人の勘みたいな感じで設計した。ちょうどその頃、弁当箱の仕事もやっていて、ヒンジなどを多用した複雑な樹脂製品をいくつも経験していたからできたんだと思うわ。


青木 職人の勘!すごいな。ドキドキする工程。
 では形の次は、色については何かこだわりはあるのかな?

higelamp48

ヒゲじい もちろんある!

















higelamp101higelamp102

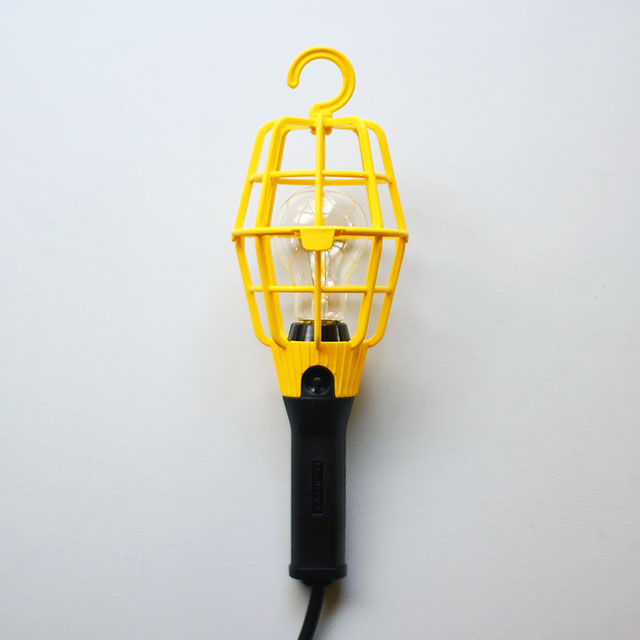

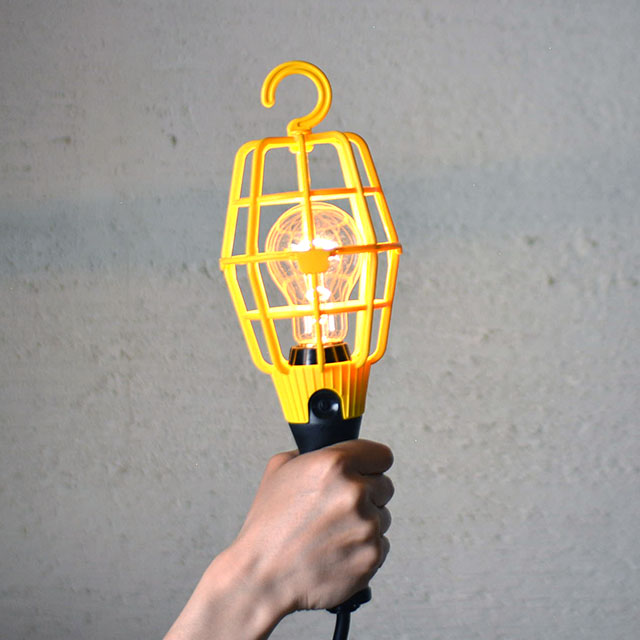

ヒゲじいランプ (黄・電球タイプ)

・柔らかく壊れにくい樹脂製
・360度回転するフックを搭載
・長さ5mのロングコード採用
・軍手をつけても操作しやすいスイッチ
・電球もあらかじめ付属
・電球交換しやすいトップオープン方式
・100V 60W

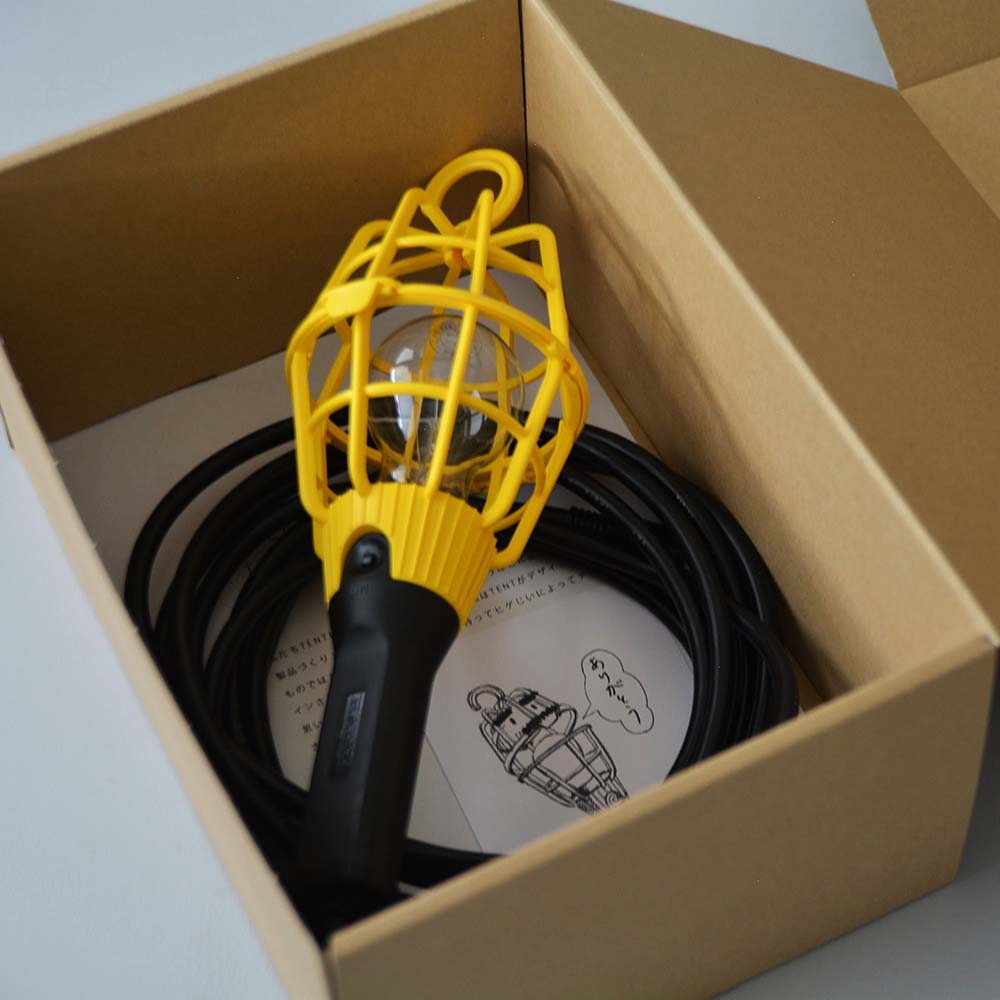

higelamp109

【TENTのストアだけの特典!】

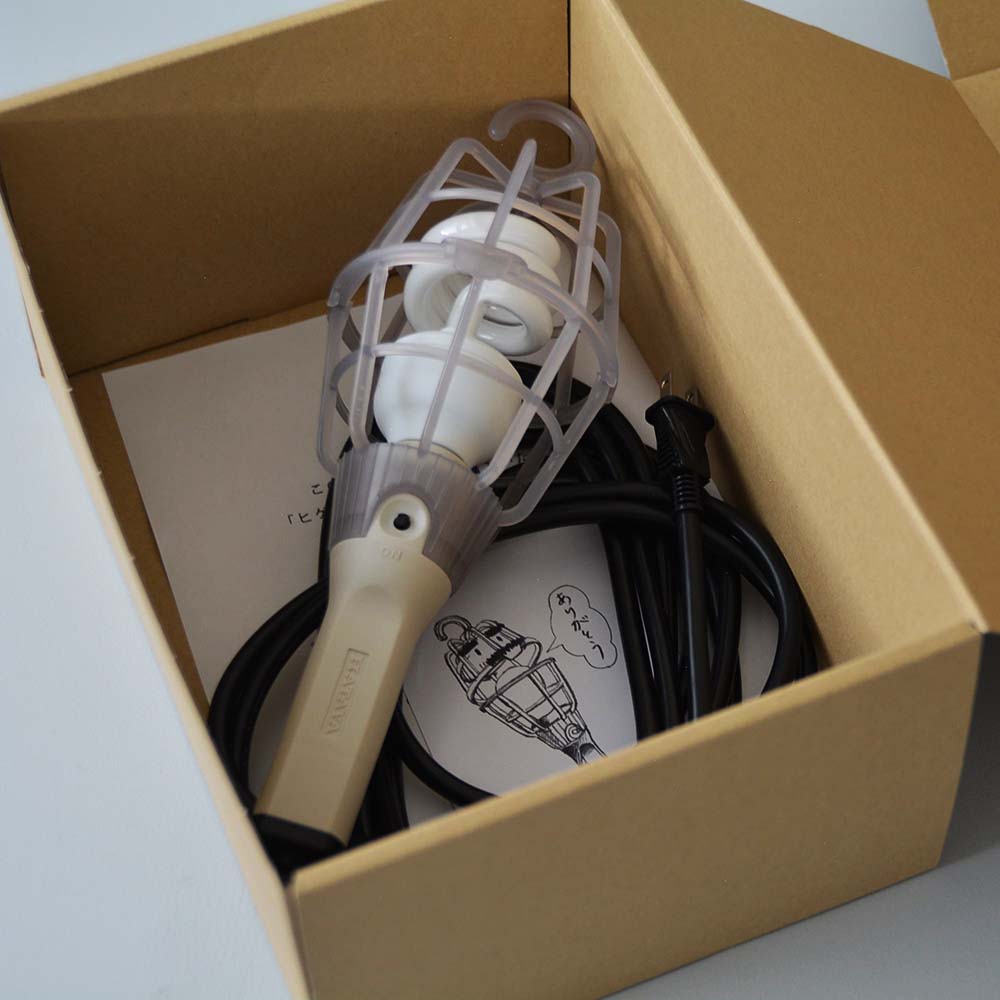

デザイナー(ヒゲじい)からのお礼状を同梱し、市販品とは異なるしっかりした梱包箱でお届けします。

¥2,800-(税抜き)

buy2
higelamp103higelamp104

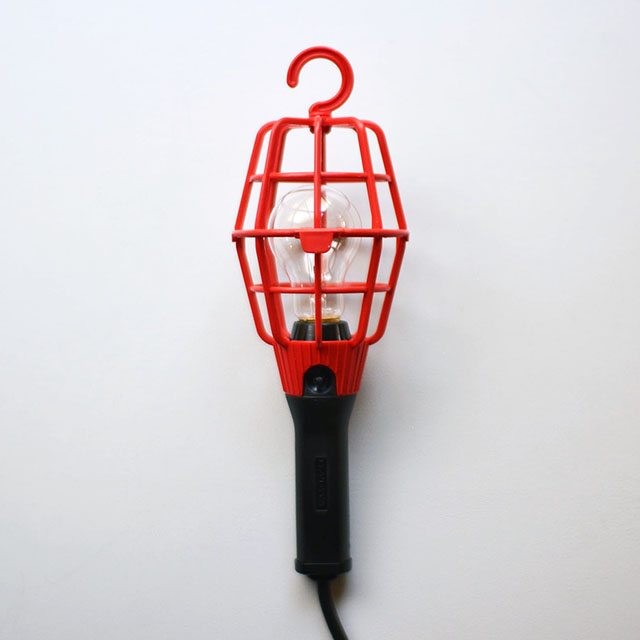

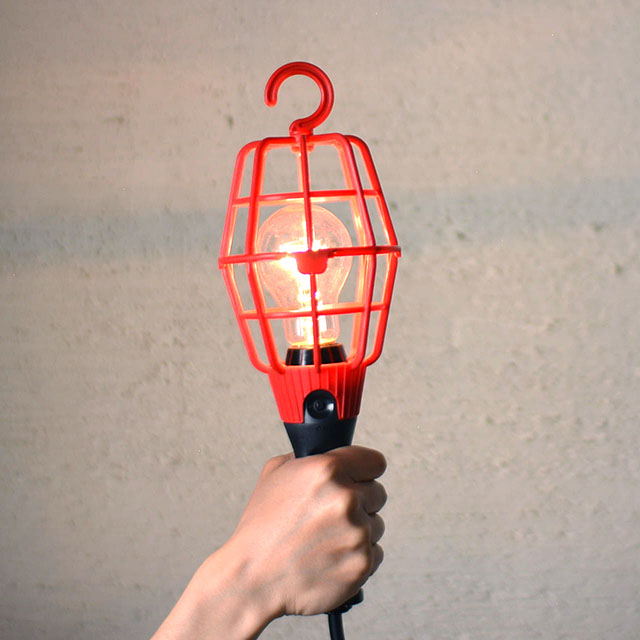

ヒゲじいランプ(赤・電球タイプ)

・柔らかく壊れにくい樹脂製
・360度回転するフックを搭載
・長さ5mのロングコード採用
・軍手をつけても操作しやすいスイッチ
・電球もあらかじめ付属
・電球交換しやすいトップオープン方式
・100V 60W

higelamp108

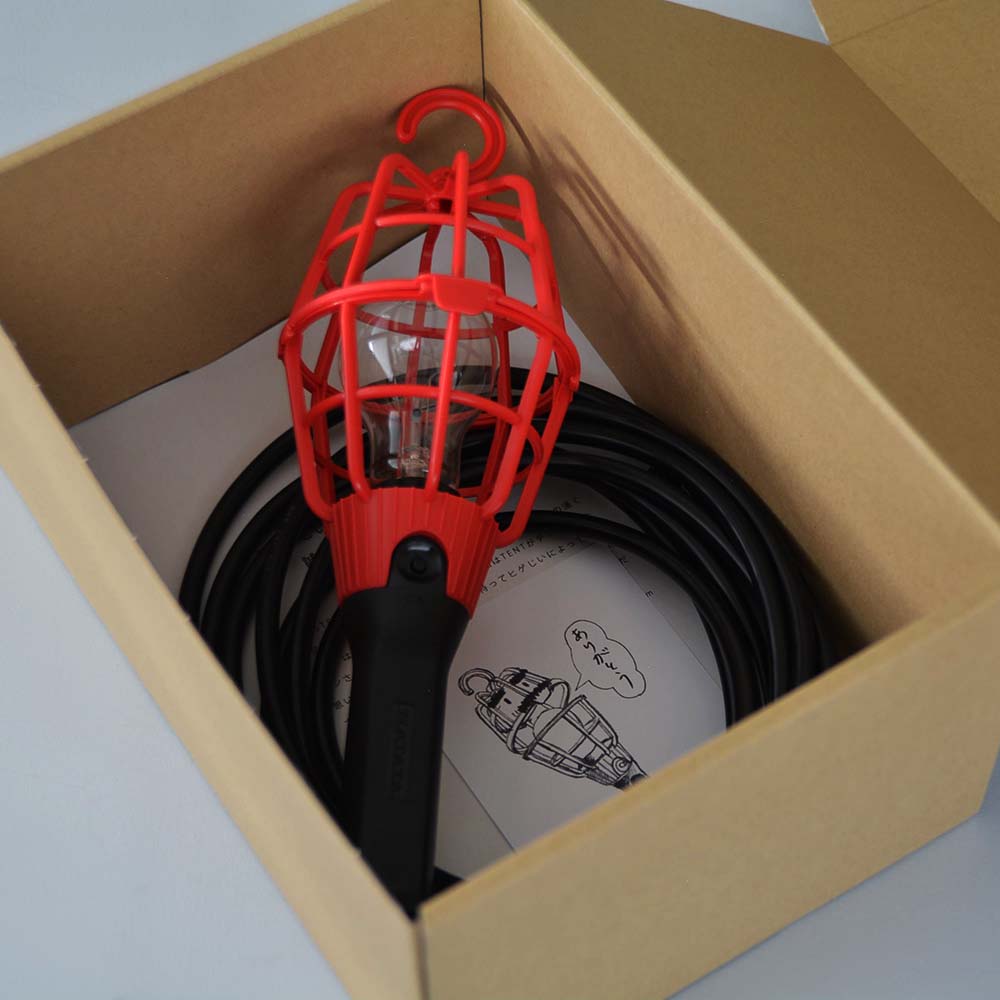

【TENTのストアだけの特典!】
デザイナー(ヒゲじい)からのお礼状を同梱し、市販品とは異なるしっかりした梱包箱でお届けします。

¥2,800-(税抜き)

buy2

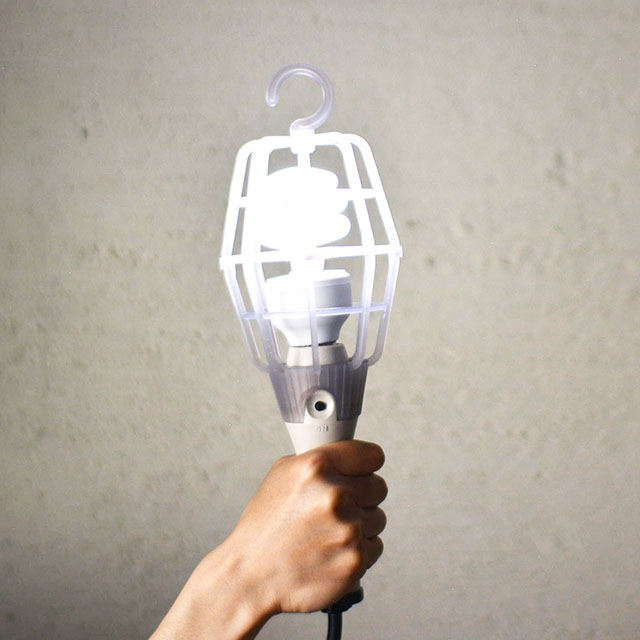

higelamp105higelamp106

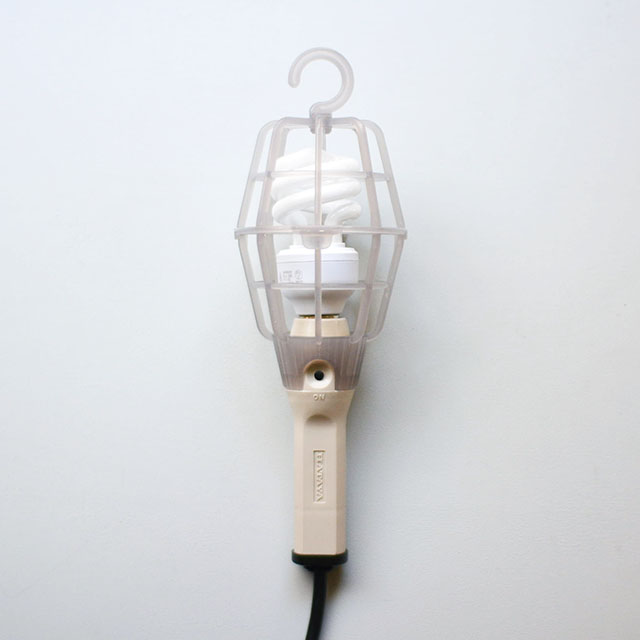

ヒゲじいランプ(蛍光灯タイプ)

・柔らかく壊れにくい樹脂製
・360度回転するフックを搭載
・長さ5mのロングコード採用
・軍手をつけても操作しやすいスイッチ
・蛍光灯タイプの電球をあらかじめ付属
・電球交換しやすいトップオープン方式
・100V 60W

higelamp110

【TENTのストアだけの特典!】
デザイナー(ヒゲじい)からのお礼状を同梱し、市販品とは異なるしっかりした梱包箱でお届けします。

¥3,000-(税抜き)

buy2
